Funktionen im Überblick

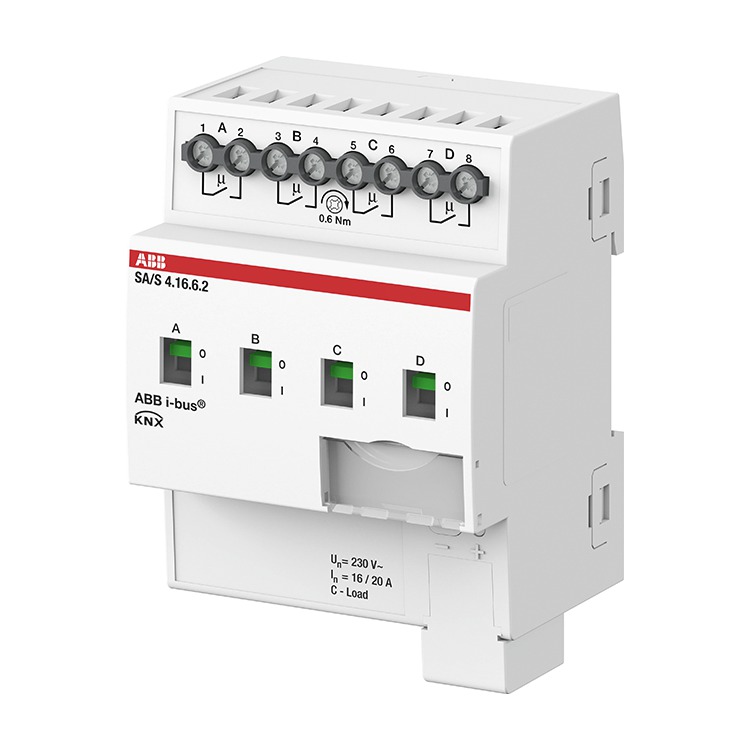

• Schaltet mit potenzialfreien Kontakten 4 unabhängige elektr. Verbraucher mit hohen Einschaltströmen. Die Schaltaktoren besitzen für jeden Ausgang eine Stromerkennung mit erhöhter Genauigkeit, mit der angeschlossene Stromkreise überwacht werden können. Jeder Ausgang kann per Hand bedient werden und bietet eine Schaltstellungsanzeige. Die 16/20AX, C-Last- Reihe ist besonders geeignet zum Schalten von Lasten mit hohen Einschaltstromspitzen wie Leuchtmittel mit Kompensationskondensatoren oder Leuchtstofflampenlasten (AX) nach DIN EN 60669. Über die ETS Applikation ist Kopieren und Tauschen von Ausgängen möglich.

• Bedienelemente: Manuelle Betätigungsmöglichkeit für EIN/AUS über Schiebeschalter
• Anzeigeelemente: Statusanzeige der Ausgänge über Position der Schiebeschalter

• Nennspannung: 230 V~, +10 % / -15 %
• Nennfrequenz: 50 Hz / 60 Hz

• Ausgänge: 4 Schließer, potenzialfrei
• Lastart: AC1
  • Nennstrom: 16 A, cos φ1
• Lastart: AC3
  • Nennstrom: 16 A

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 72 mm x 64 mm
• Teilungseinheit: 4

• 1 TE ≙ 18 mm.
