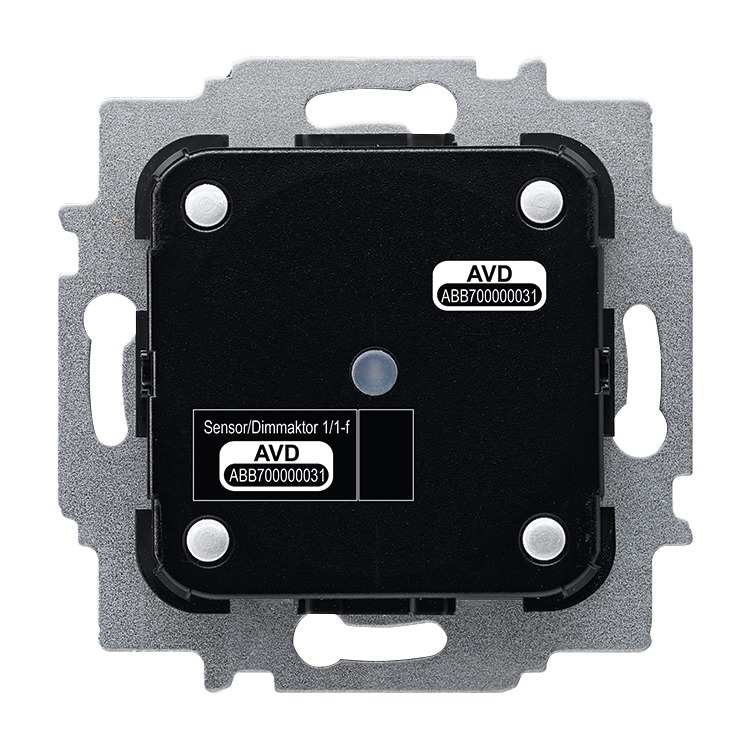

Funktionen im Überblick

• Zum Dimmen von 230 V~ Verbrauchern.
• Mit integriertem Universal-Dimmaktor zur Steuerung von LEDs, Glühlampen, 230 V-Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren und dimmbaren Halogen-Energiesparlampen.
• Für dimmbare Retrofit-LED-Leuchtmittel (LEDi).
• Dimmfunktion ist auch ohne vorherige Programmierung gegeben (vorkonfiguriert).
• Konfiguration kann nachträglich über das Web-Interface geändert werden (Gruppen, Szenen, …).
• Zum Kontaktieren von Wippe 1-fach 6230-10-xxx, 6231-10-xxx, 6232-10-xxx, 6233-10-xxx und 6234-10-xxx.
• Der Busanschluss erfolgt über die beiliegende Busklemme.
• Bei der Installation in die Unterputzdose ist auf eine räumliche Trennung zwischen der Bus- und der 230 V-Installationsleitung zu achten! Bei Unterschreiten des Mindestabstands z.B. Elektronikdosen oder Isolierschläuche verwenden.

• Bedienelemente: Tastkontakte oben/unten
• Anzeigeelemente: LED als Orientierungslicht oder zur Anzeige des Schaltzustandes

• Busspannung: 24 V

• Ausgänge: 1 Dimmkanal
• Lastart: 230 V-Glühlampen und Niedervolt Halogenlampen mit konventionellen Transformatoren oder Elektronik-Transformator.
  • Nennleistung: 10 - 180 W/VA
• Lastart: LEDi und Energiesparlampen, typisch
  • Nennleistung: 2 - 80 W/VA

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -20 °C - 70 °C

• Maße (H x B x T): 71 mm x 71 mm x 45 mm
• Einbautiefe: 32 mm

• Programmierung nur bei angelegter Busspannung über das Web-Interface des System Access Points.
• Weitere Informationen zur Inbetriebnahme und Bedienung finden Sie im Systemhandbuch und der Online Bedienungsanleitung im aktuellen Online-Katalog.
