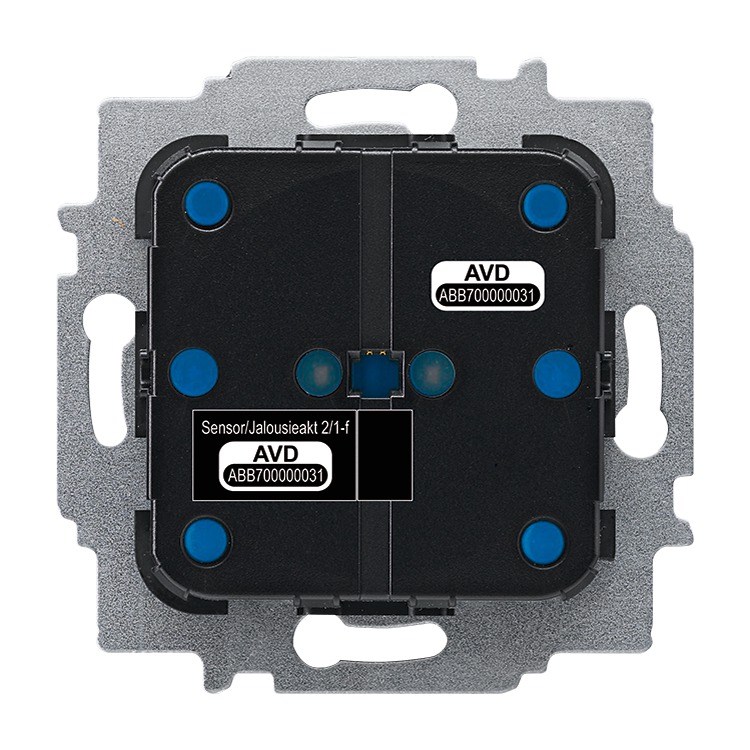

Funktionen im Überblick

• Zur Steuerung von Jalousie- oder Markisenmotoren oder zum Schalten von 230 V~ Verbrauchern.
• Die Kommunikation mit dem free@home System erfolgt drahtlos.
• Mit integriertem Jalousieaktor.
• Jalousiefunktion ist auch ohne vorherige Programmierung gegeben (linker Sensorkanal vorkonfiguriert).
• Konfiguration kann nachträglich über das Web-Interface geändert werden (Gruppen, Szenen, …).
• Rechter Sensorkanal zur Programmierung von weiteren Funktionen (Gruppen, Szenen, …).
• Zum Kontaktieren von Wippe 2-fach 6230-2x-xxx, 6231-2x-xxx, 6232-2x-xxx, 6233-2x-xxx und 6234-2x-xxx.
• 3-Leiter-Anschlusstechnik (Neutralleiter erforderlich).
• Mit zwei 230 V-Nebenstelleneingängen (Auf/Ab).
• Mit Spreizbefestigung

• Bedienelemente: Tastkontakte oben/unten
• Anzeigeelemente: LED als Orientierungslicht oder zur Anzeige des Schaltzustandes

• Nennspannung: 230 V~
• Nennfrequenz: 50 Hz / 60 Hz

• Ausgänge: 2 Schließer, potenzialgebunden
• Lastart: Betriebsart Jalousie
  • Nennleistung: 920 VA
  • Nennstrom: 4 A

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -20 °C - 70 °C

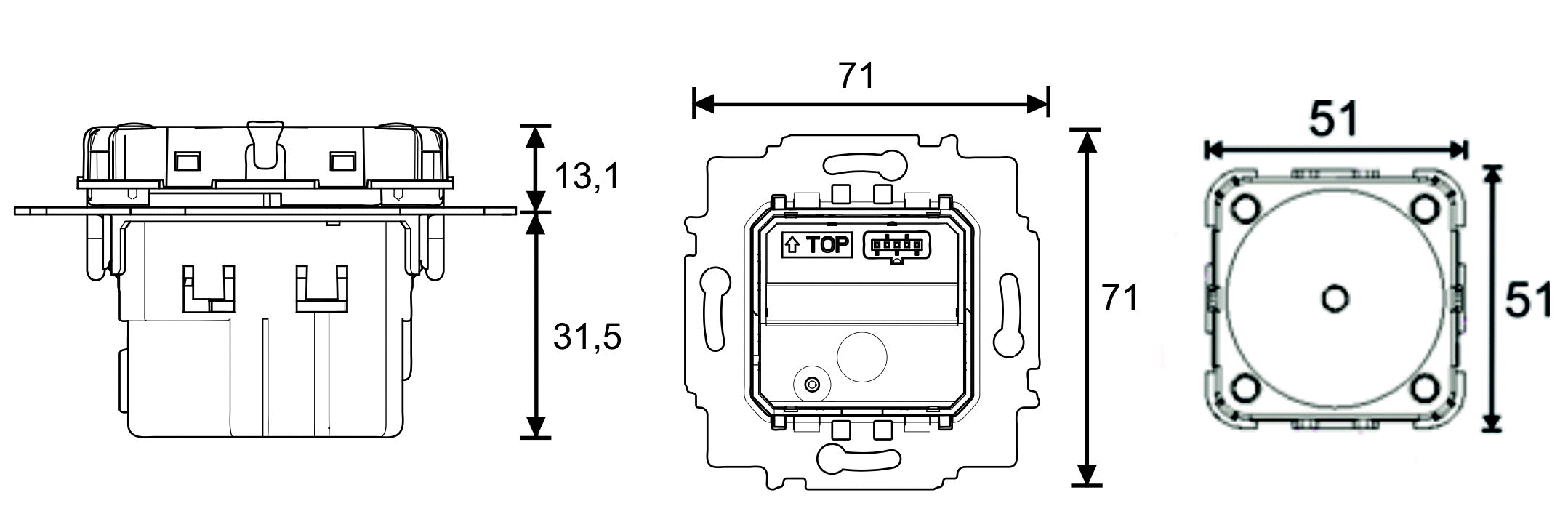

• Maße (H x B x T): 71 mm x 71 mm x 45 mm
• Einbautiefe: 32 mm

• Programmierung über das Web-Interface des System Access Points.
• Weitere Informationen zur Inbetriebnahme und Bedienung finden Sie im Systemhandbuch und der Online Bedienungsanleitung im aktuellen Online-Katalog.
