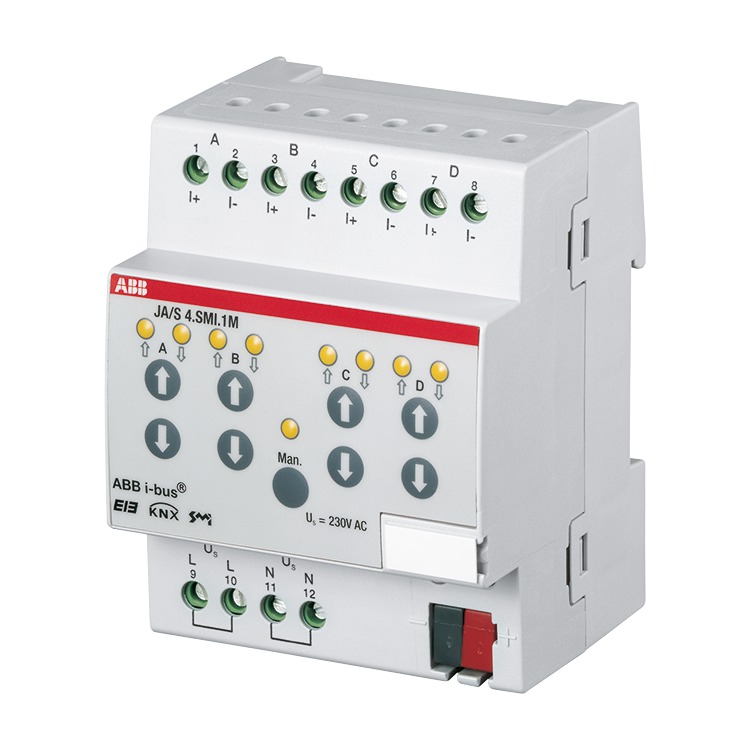

SMI Jalousie-/Rollladenaktor
4-fach

Funktionen im Überblick

  • Zur Ansteuerung von SMI-Jalousie- und/oder Rollladenantrieben über 4 unabhängige SMI-Kanäle.
  • Vor-Ort-Bedienung über manuelle Bedientasten auch ohne KNX Anschluss möglich.
  • Keine separate SMI-Inbetriebnahme erforderlich.
  • Funktionen des Anwendungsprogramms: - Fahren AUF/AB, Stopp/Lamellenverstellung, - Fahren in Position (bis zu 4 Preset-Positionen), - Position setzen (Änderung der Preset-Position über KNX), - Fahren in Position 0% ... 100%, - Szenen, - Sonnenschutz- und Heizen/Kühlen Automatik-Steuerung, - Vorzugslage bei Bus- u. Hilfsspannungsausfall bzw. -wiederkehr sowie Programmierung, - Wind-, Regen- und Frostalarmüberwachung (zyklisch), - Sperren und Zwangsführung, - Status-Meldungen = aktuelle Position, Lamellenstellung, Behang oben/unten, SMI-Diagnose, Hilfsspannung, aktuelle Betriebsart, SMI-Ausfall, Automatik, manuelle Bedienung, - Manuelle Bedienung über KNX sperren/freigeben.
  • Ausgänge: 4 unabhängige SMI-Ausgänge, Anzahl SMI-Antriebe: pro Kanal max. 4 Antriebe, Bedienung Auf/Ab: je Ausgang 2 Taster und 2 LEDs für manuelle Bedienung Auf/Ab, Stopp/Lamellenverstellung, EIB/Manuell: 1 Taster und 1 LED zum Umschalten bzw, Anzeigen von Betrieb über EIB/KNX und manueller Bedienung, Betriebsspannung: 230 V AC + 10/-15%, 45 ... 65 Hz, Anschluss: Schraubklemme, Busanschluss: Busanschlussklemme, Montage: auf Tragschiene 35 mm, DIN EN 60175, Breite: 4 Module á 18 mm, Schutzart: IP 20, EN 60 529.
  • Bedienelemente: je Ausgang 2 Taster und 2 LEDs für manuelle Bedienung Auf/Ab; Stopp/Lamellenverstellung, 1 Taster und 1 LED zum Umschalten bzw. Anzeigen von Betrieben über KNX und manueller Bedienung
  • Nennspannung: 230 V~, +10 % / -15 %
  • Nennfrequenz: 45 Hz / 65 Hz
  • Steuer-/Signalausgänge: 4 unabhängige SMI-Ausgänge, pro Kanal max 4 Antriebe
  • Schutzart Gerät: IP 20

      Bestelldaten

      Artikel-Nr:JA/S4.SMI.1M
      Bestell-Nr:2CDG110028R0011
      EAN:4016779654234
      Zolltarifnummer:85371091
      Preisgruppe:KA
      Preis:478,50 EUR zzgl. MwSt.
      InfoblattDownload PDF
