Funktionen im Überblick

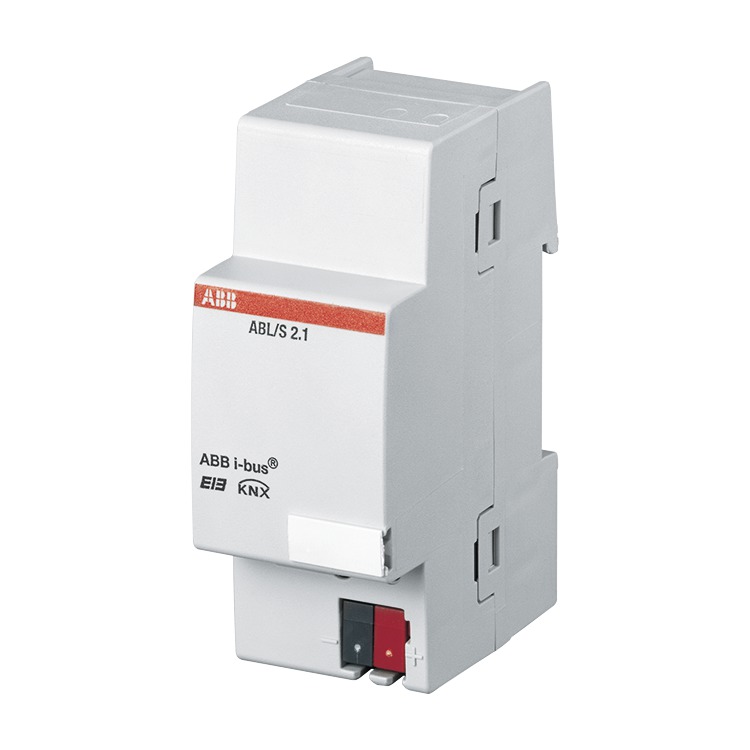

• Der Applikationsbaustein Logik ermöglicht die Erstellung umfangreicher Logikfunktionen durch die Kombination verschiedener Logik- und Zeitgatter auf einer grafischen Bedienoberfläche als Plug-in in der ETS ohne zusätzliche Software. Dafür stehen 30 Logikgatter, 50 Tore, 30 Zeitglieder und 10 Vergleicher zur Verfügung. Anwendungsprogramm rein für die ETS3.

• Nennspannung: 29 V

• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 36 mm x 64 mm
• Teilungseinheit: 2
• Einbautiefe: 68 mm

• 1 TE ≙ 18 mm.
