Funktionen im Überblick

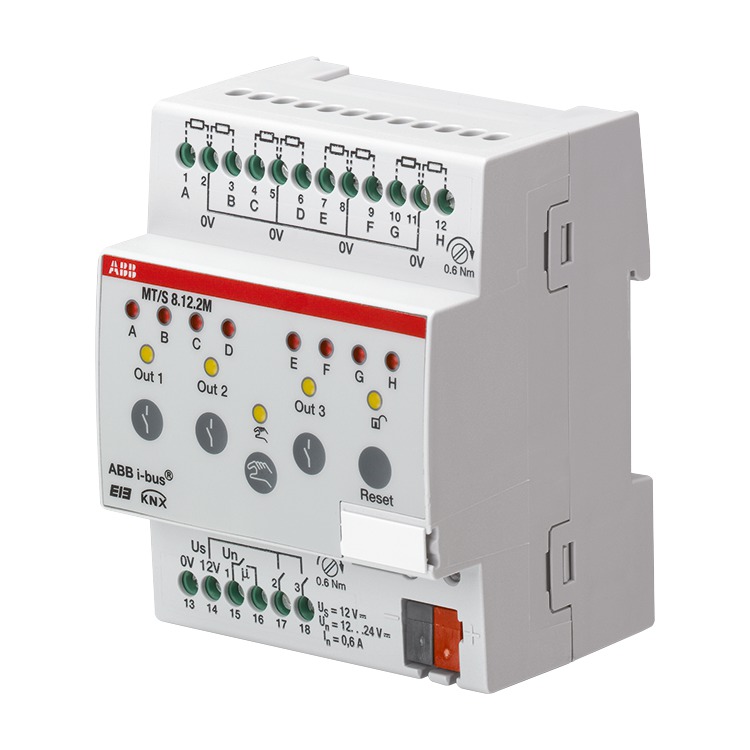

• findet Anwendung als Schnittstelle zwischen Sensoren der Sicherheitstechnik und dem KNX. Das Gerät besitzt 8 Eingänge, sogenannte Meldergruppen. Sie dienen dem überwachten Anschluss von passiven Meldern (z.B. Magnetkontakten und/oder Glasbruchsensoren) an KNX oder zum Anschluss von potentialfreien Kontakten in Anwendung mit erhöhten Sicherheitsanforderungen. Das Gerät kann als System mit selbständiger Alarmlogik oder in Kombination mit dem Sicherheitsmodul SCM/S oder einer Einbruchmelderzentrale L240 mit KNX Schnittstelle XS/S verwendet werden. Das Gerät benötigt eine externe 12 V DC SELV Hilfsspannung (z.B. NTU/S 12.2000.1).

• Nennspannung: 12 V, +15 % / -15 %

• Steuer-/Signalausgänge: 3 Schließer, potenzialgebunden
• Ausgangsspannung Lastart: 12 V

• Schutzart Gerät: IP 20
• Temperaturbereich Gerät: -5 °C - 45 °C
• Lagertemperaturbereich: -25 °C - 55 °C
• Transporttemperaturbereich: -25 °C - 70 °C

• Maße (H x B x T): 90 mm x 72 mm x 64 mm
• Teilungseinheit: 4

• 1 TE ≙ 18 mm.
